Tipe Konektor Port USB

Universal Serial Bus atau lebih dikenal dengan USB adalah jenis konektor yang digunakan untuk menghubungkan komputer dengan perangkat eksternal. USB dikembangkan oleh tujuh perusahaan pada tahun 1994 yaitu Intel, DEC, IBM, Microsoft, NEC, Compaq dan Nortel. Tujuan pengembangan USB ketika itu adalah untuk memberikan standar baru komunikasi komputer dengan berbagai jenis perangkat eksternal yang tertancap pada board bagian belakang PC. Dengan menggunakan satu standar maka teknik konfigurasi komunikasi antar devices berbeda dapat lebih dipermudah.

Salah satu keunggulan perangkat USB adalah kemampuan hotplug nya, Hotplug adalah istilah dimana sebuah perangkat dapat dibongkar pasang pada saat komputer dalam kondisi menyala tanpa mempengaruhi kinerja sistem. Sebelumnya, proses bongkar pasang komponen komputer mengharuskan komputer dalam kondisi shutdown terlebih dahulu. Standar komunikasi seperti slot PCI/AGP/ISA maupun konektor PS/2 tidak memungkinkan pembongkaran hardware di saat komputer menyala.

p list USBConnector

Dengan kehadiran konektor USB saat ini, kita tidak masalah lepas pasang DVDRW, Flashdisk, hardisk, Keyboard, Mouse, kamera, joystik, gamepad, smartphone, tablet dan ribuan jenis devices USB lainnya. Logo USB berbentuk trisula dengan tiga bentuk kepala yaitu bulat, kotak dan segitiga sebagai gambaran bahwa USB dapat digunakan untuk berbagai jenis perangkat dan standar komunikasi.

Saat ini USB sudah mencapai generasi ketiga USB 3.0 kecepatan teoritik 500mbps-4Gbps dan USB 3.1 kecepatan teoritik 7Gbps) perkembangan kecepatan yang luar biasa sejak USB 1.0 diciptakan dengan kecepatan 1.5 mbps

Nah untuk standar konektor USB ada beberapa jenis seperti terlihat dibawah ini.

  1. Konektor USB type A – merupakan tipe konektor paling umum dipasaran dan standar untuk koneksi pada body komputer/laptop220px USB Connector Standard

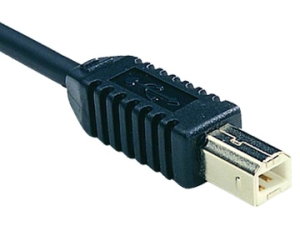

  2. Konektor USB type B – biasa digunakan untuk konektor printertype b usb male
  3. Mini USB type A – jarang dipakai, kalah saing dengan tipe mini USB B200 pieces lot font b Mini b font font b USB b font Type A
  4. Mini USB type B – biasa dipakai untuk standar koneksi hp lama/accesoris komputer yang kecilmini usb connector
  5. Micro USB type A – jarang ditemukan di Indonesia170px A Micro A USB port
  6. Micro USB type B – banyak digunakan sebagai konektor standar USB dalam smartphone android220px MicroB USB Plug
  7. Micro USB 3.0 type B – untuk konektor hardisk external tahun2 terakhir220px Connector USB 3 IMGP6033 wp

usb tutorial connectors

Selain berbagai jenis konektor tersebut, USB juga dapat digunakan untuk menjembatani komunikasi beberapa jenis standar komunikasi lainnya misalnya USB to Serial, USB to PS/2, USB to HDMI, USB to Firewire, USB to Ethernet, USB to PlayStation, USB to powerline dan masih banyak lagi.
